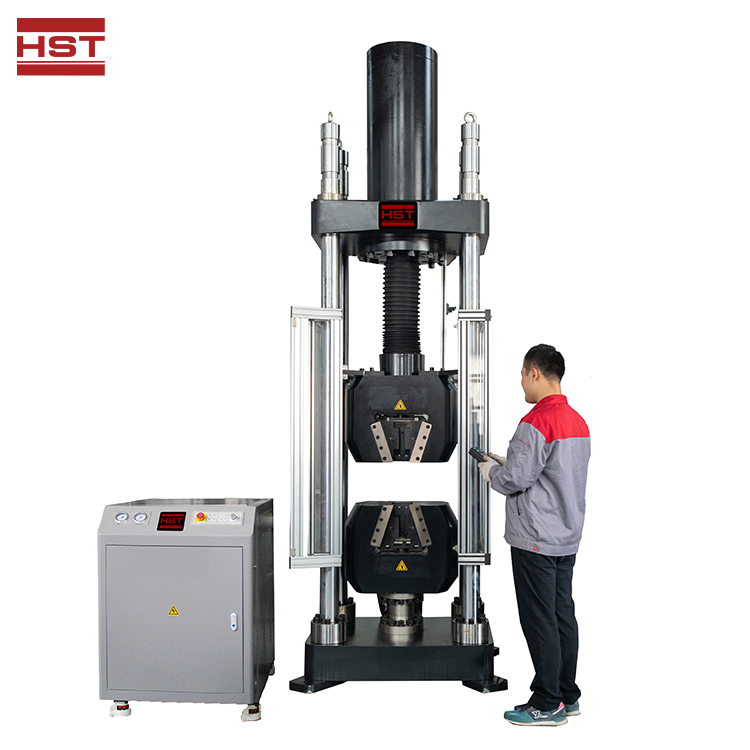

WAW-F鋼鉄筋単試験空間油圧引張試験機(600kN、1000kN)
WAW-F鉄筋油圧引張試験機
応用
WAW-Fシリーズユニバーサルテストマシンは、単一のワークスペースで設計されています。張力、圧縮、曲げ、せん断試験を行うことができます。力測定はロードセルを介して行われます。長い走行アクチュエータストロークでは、標準試験片、長い長さ試験片、および大きな伸びの試験片の試験に適しています。
基準
ASTM E4、ISO7500-1、EN10002-2、BS1610、DIN 51221、ASTM E8、ASTM A370、ASTM 615、ISO 6892-1、ISO 146303、ISO 156301、BS 4449。
仕様
モデル HST-WAW300F HST-WAW600F HST-WAW1000F HST-WAW200F HST-WAW3000F 最大負荷容量（kN） 300 600 1000 2000 3000 構造 4列 負荷分解能 容量/500,000 FS 試験負荷の精度（%） クラス0.5ダル0.5%デルフォンドスカラISO-7500±0.5 過負荷保護 130%の過負荷保護（変形、機械的損傷なし） 変形精度（%） ±0.5 試験範囲 1%-100% 変形測定範囲 1%-100% 変位解像度（mm） 0.01 ポジション上昇速度(mm/min) 0-200 0-200 0-200 0-100 0-100 試験力荷重率範囲 0.02%~2%FS/s 最大引張空間(mm) 700 700 750 830 850 最大圧縮空間（mm） 550 550 600 680 650 アクチュエータストローク（mm） 650 650 700 750 650 列間距離(mm) 580 580 680 780 840 クランプ法 サイドアクショングリップ付き油圧自動クランプ ラウンドインサート（mm） Ф 13-Ф 26; Ф 26-Ф 40 Ф 13-Ф 26; Ф 26-Ф 40 Ф 13-Ф 26; Ф 26-Ф 45 Ф 15-Ф 40; Ф 40-Ф 70 Ф 15-Ф 30; Ф 30-Ф 50;Ф 50-Ф 80 フラットインサート（mm） 0-15,15-30 15-30 0-15,15-30 15-30 0-20,20-40 10-40;40-70 10-40;40-80 圧縮プラテン(mm) Ф 160 電源装置 3相-380V-50Hz
